什么是pcb線路板抄板？

　　PCB線路板抄板又稱PCB克隆，簡單來講pcb抄板就是在已有電子產品實物或電路板實物的前提下，利用反向研發技術手段對PCB板進行逆向解析，將產品原有的PCB文件、物料清單、原理圖文件及PCB絲印生產文件進行1：1還原，再利用這些高科技術對資料和生產文件進行元件焊接、PCB制板、測試及調試，最后完成原線路板樣板的完整克隆。

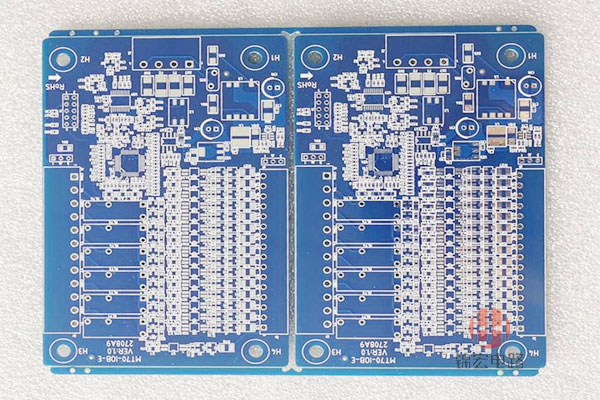

線路板抄板打樣,pcb線路板抄板,專業pcb抄板公司,電路板抄板價格,pcb抄板教程,快速pcb抄板,pcb抄板費用

pcb板如何抄板?pcb抄板方法及步驟

　　1、當我們從客戶哪里拿到一塊完整的PCB線路板時，首先要記錄好PCB板上所有元器件型號、參數及位置，特別是二三級管的IC缺口方向，最好用照相機拍幾張清晰的照片，以便后面我們不確定位置的時候可以參考。

　　2、拆除PCB板上所有元件，將PAD孔里面的錫去掉后并用酒精把線路板清洗干凈后，放入掃描儀內進行掃描，再用水紗紙將頂層和底層輕微打磨到銅膜發亮，再次進行掃描，這里需要注意的是：在進行掃描時PCB擺放位置一定要橫平豎直，否則掃描的圖象就無法使用。

深圳pcb抄板,pcb線路板抄板是什么,pcb電路板抄板,pcb板抄板,pcb抄板打樣,pcb專業抄板

　　3、調整好畫布的明暗度和對比度，使有銅膜的部分和沅銅膜部分有強烈對比性，然后將次圖轉化為黑白色，以便檢查線路是否清晰。將圖層保存為黑白BMP格式文件TOP.BMP和BOT.BMP。

　　4、將兩個BMP格式文件分別轉化為PROTEL格式文件，再在PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合后，在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖層就可以了。
