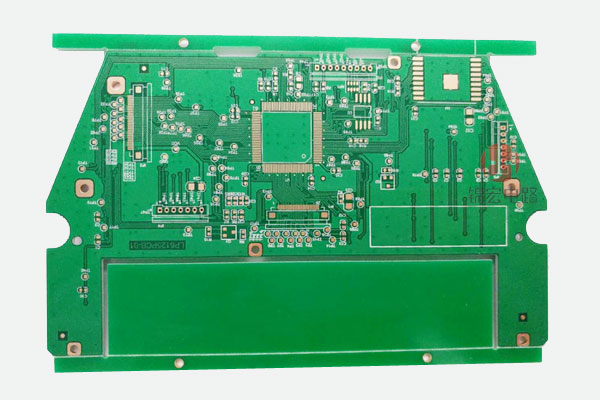

PCB線路板的檢測是時候要注意一些細節方面，以便更準備的保證產品質量，在檢測PCB電路板的時候，我們應注意下面的幾個小常識。

　　01

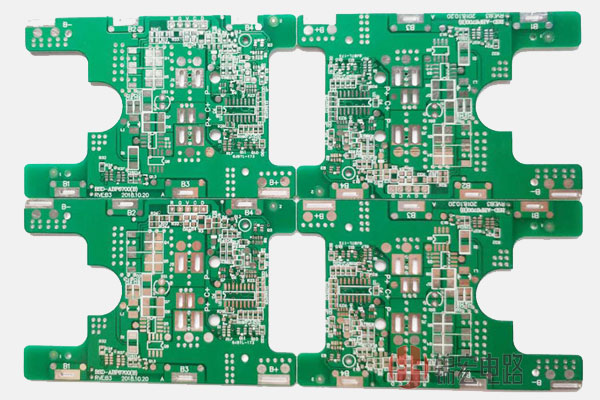

　　檢測PCB的9個常識

　　1、嚴禁在無隔離變壓器的情況下，用已接地的測試設備去接觸底板帶電的電視、音響、錄像等設備來檢測PCB板

　　嚴禁用外殼已接地的儀器設備直接測試無電源隔離變壓器的電視、音響、錄像等設備。雖然一般的收錄機都具有電源變壓器，當接觸到較特殊的尤其是輸出功率較大或?qū)Σ捎玫碾娫葱再|(zhì)不太了解的電視或音響設備時，首先要弄清該機底盤是否帶電，否則極易與底板帶電的電視、音響等設備造成電源短路，波及集成電路，造成故障的進一步擴大。

　　2、檢測PCB板要注意電烙鐵的絕緣性能

　　不允許帶電使用烙鐵焊接，要確認烙鐵不帶電，把烙鐵的外殼接地，對MOS電路更應小心，能采用6~8V的低壓電烙鐵就更安全。

　　3、檢測PCB板前要了解集成電路及其相關電路的工作原理

　　檢查和修理集成電路前首先要熟悉所用集成電路的功能、內部電路、主要電氣參數、各引腳的作用以及引腳的正常電壓、波形與外圍元件組成電路的工作原理。如果具備以上條件，那么分析和檢查會容易許多。

　　4、測試PCB板不要造成引腳間短路

　　電壓測量或用示波器探頭測試波形時，表筆或探頭不要由于滑動而造成集成電路引腳間短路，在與引腳直接連通的外圍印刷電路上進行測量。任何瞬間的短路都容易損壞集成電路，在測試扁平型封裝的CMOS集成電路時更要加倍小心。

　　5、檢測PCB板測試儀表內阻要大

　　測量集成電路引腳直流電壓時，應選用表頭內阻大于20KΩ/V的萬用表，否則對某些引腳電壓會有較大的測量誤差。

　　6、檢測PCB板要注意功率集成電路的散熱

　　功率集成電路應散熱良好，不允許不帶散熱器而處于大功率的狀態下工作。

　　7、檢測PCB板引線要合理

　　如需要加接外圍元件代替集成電路內部已損壞部分，應選用小型元器件，且接線要合理以免造成不必要的寄生耦合，尤其是要處理好音頻功放集成電路和前置放大電路之間的接地端。

　　8、檢測PCB板要保證焊接質量

　　焊接時確實焊牢，焊錫的堆積、氣孔容易造成虛焊。焊接時間一般不超過3秒鐘，烙鐵的功率應用內熱式25W左右。已焊接好的集成電路要仔細查看，用歐姆表測量各引腳間有否短路，確認無焊錫粘連現象再接通電源。

　　9、檢測PCB板不要輕易斷定集成電路的損壞

　　不要輕易地判斷集成電路已損壞。因為集成電路絕大多數為直接耦合，一旦某一電路不正常，可能會導致多處電壓變化，而這些變化不一定是集成電路損壞引起的，另外在有些情況下測得各引腳電壓與正常值相符或接近時，也不一定都能說明集成電路就是好的。因為有些軟故障不會引起直流電壓的變化。
